Đẩy khí nén khuỷu tay nam-trong lắp

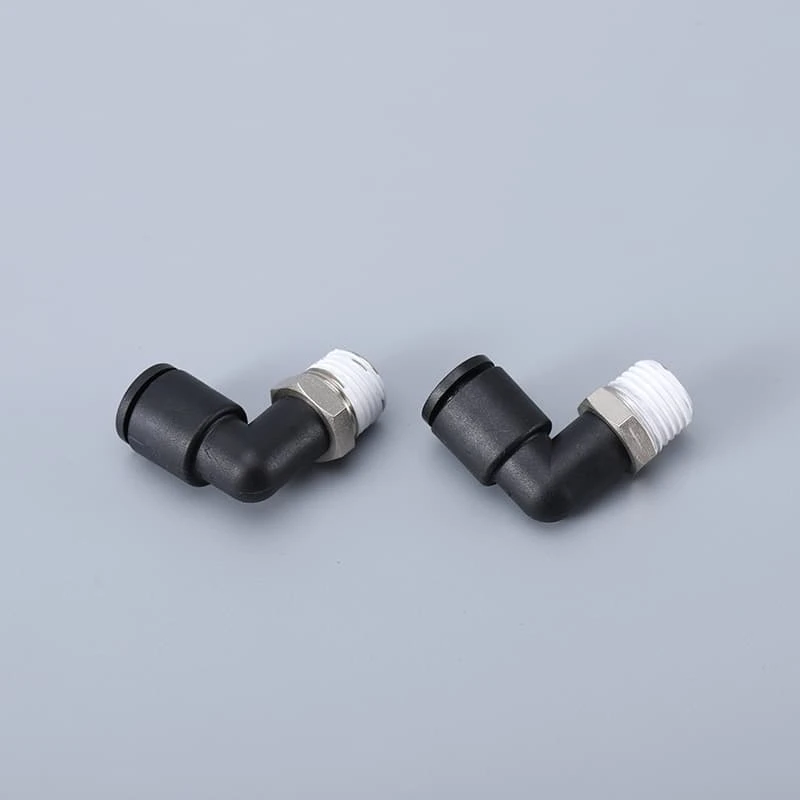

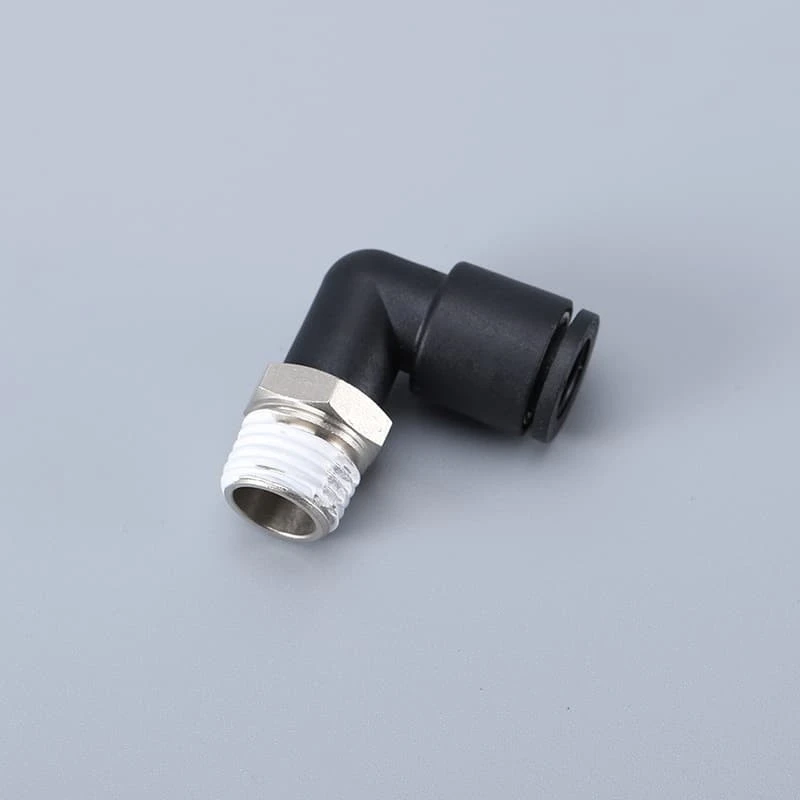

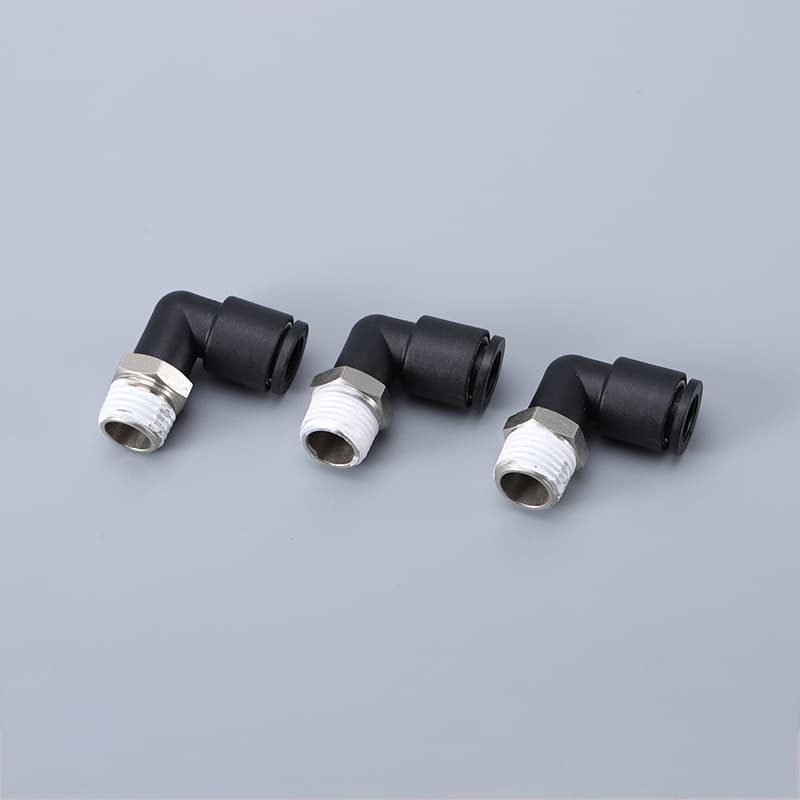

Khuỷu tay nam EPL là bộ chuyển đổi khí nén góc vuông-90 độ. Một đầu là ren nam bằng đồng thau mạ niken-để vặn vào cổng cái của van và xi lanh, trong khi đầu còn lại là cổng đẩy-tiêu chuẩn cho ống khí nén.
- Giơi thiệu sản phẩm
Yuyao Eshiong Pipe Connectors Technologies Co., Ltd. là một trong những nhà sản xuất và cung cấp hàng đầu về thiết bị đẩy khí nén khuỷu tay nam-ở Trung Quốc. Hãy yên tâm bán buôn bộ phận đẩy khí nén khuỷu tay nam bền bỉ số lượng lớn-từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh. Ngoài ra, mẫu miễn phí có sẵn.
Vách ngăn khuỷu tay 90 độ này thay đổi hướng luồng khí theo chiều dọc trên các vách ngăn của thiết bị. Được sử dụng rộng rãi trên bảng phân vùng tủ điều khiển, cửa thoát khí bên máy tự động hóa và vách ngăn xếp lớp cố định, nó giải quyết giới hạn nối dây của các phụ kiện nối thẳng khi không gian dọc bị hạn chế. Cấu trúc nhựa-kim loại tổng hợp cân bằng khả năng chịu áp suất và cách bố trí xoay linh hoạt cho các mạch khí nén công nghiệp-dài hạn.
Thông số hiệu suất
|
Vật liệu |
Khả năng tương thích của ống |
O{0}}RING |
Dịch |
Áp suất làm việc |
Áp suất âm |
Nhiệt độ |
|
Nylon |
Lắp ống PU |
NBR |
Không khí |
0-1.0MPa |
-29,5 inch Hg / -750 mmHg (10 Torr) |
32 ~ 140 độ F / 0 ~ 60 độ |
Kích thước sản phẩm:Đẩy bằng khí nén khuỷu tay nam EPL{0}}trong lắp
(Kích thước tùy chỉnh được cung cấp theo yêu cầu. Vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật không được liệt kê ở đây.)
|
Kiểu |
Người mẫu |
Kiểu |
Người mẫu |
Kiểu |
Người mẫu |
Kiểu |
Người mẫu |
||||
|
Ống (mm) |
Nam (R) |
Ống (inch) |
Nam (R) |
Ống (inch) |
Nam (NPT) |
Ống (mm) |
Nam (NPT) |
||||
|
EPL04-M5 |
04 |
M5 |
EPL5/32-01 |
5/32 |
1/8 |
EPL5/32-N01 |
5/32 |
1/8 |
EPL04-N01 |
04 |
1/8 |
|
EPL04-M6 |
04 |
M6 |
EPL5/32-02 |
5/32 |
1/4 |
EPL5/32-N02 |
5/32 |
1/4 |
EPL04-N02 |
04 |
1/4 |
|
EPL04-01 |
04 |
1/8 |
EPL3/16-01 |
3/16 |
1/8 |
EPL3/16-N01 |
3/16 |
1/8 |
EPL06-N01 |
06 |
1/8 |
|
EPL04-02 |
04 |
1/4 |
EPL3/16-02 |
3/16 |
1/4 |
EPL3/16-N02 |
3/16 |
1/4 |
EPL06-N02 |
06 |
1/4 |
|
EPL06-M5 |
06 |
M5 |
EPL1/4-01 |
1/4 |
1/8 |
EPL1/4-N01 |
1/4 |
1/8 |
EPL06-N03 |
06 |
3/8 |
|
EPL06-M6 |
06 |
M6 |
EPL1/4-02 |
1/4 |
1/4 |
EPL1/4-N02 |
1/4 |
1/4 |
EPL06-N04 |
06 |
1/2 |
|
EPL06-01 |
06 |
1/8 |
EPL1/4-03 |
1/4 |
3/8 |
EPL1/4-N03 |
1/4 |
3/8 |
EPL08-N01 |
08 |
1/8 |
|
EPL06-02 |
06 |
1/4 |
EPL1/4-04 |
1/4 |
1/2 |
EPL1/4-N04 |
1/4 |
1/2 |
EPL08-N02 |
08 |
1/4 |
|
EPL06-03 |
06 |
3/8 |
EPL5/16-01 |
5/16 |
1/8 |
EPL5/16-N01 |
5/16 |
1/8 |
EPL08-N03 |
08 |
3/8 |
|
EPL06-04 |
06 |
1/2 |
EPL5/16-02 |
5/16 |
1/4 |
EPL5/16-N02 |
5/16 |
1/4 |
EPL08-N04 |
08 |
1/2 |
|
EPL08-01 |
08 |
1/8 |
EPL5/16-03 |
5/16 |
3/8 |
EPL5/16-N03 |
5/16 |
3/8 |
EPL10-N01 |
10 |
1/8 |
|
EPL08-02 |
08 |
1/4 |
EPL5/16-04 |
5/16 |
1/2 |
EPL5/16-N04 |
5/16 |
1/2 |
EPL10-N02 |
10 |
1/4 |
|
EPL08-03 |
08 |
3/8 |
EPL3/8-01 |
3/8 |
1/8 |
EPL3/8-N01 |
3/8 |
1/8 |
EPL10-N03 |
10 |
3/8 |
|
EPL08-04 |
08 |
1/2 |
EPL3/8-02 |
3/8 |
1/4 |
EPL3/8-N02 |
3/8 |
1/4 |
EPL10-N04 |
10 |
1/2 |
|
EPL10-01 |
10 |
1/8 |
EPL3/8-03 |
3/8 |
3/8 |
EPL3/8-N03 |
3/8 |
3/8 |
EPL12-N01 |
12 |
1/8 |
|
EPL10-02 |
10 |
1/4 |
EPL3/8-04 |
3/8 |
1/2 |
EPL3/8-N04 |
3/8 |
1/2 |
EPL12-N02 |
12 |
1/4 |
|
EPL10-03 |
10 |
3/8 |
EPL1/2-01 |
1/2 |
1/8 |
EPL1/2-N01 |
1/2 |
1/8 |
EPL12-N03 |
12 |
3/8 |
|
EPL10-04 |
10 |
1/2 |
EPL1/2-02 |
1/2 |
1/4 |
EPL1/2-N02 |
1/2 |
1/4 |
EPL12-N04 |
12 |
1/2 |
|
EPL12-01 |
12 |
1/8 |
EPL1/2-03 |
1/2 |
3/8 |
EPL1/2-N03 |
1/2 |
3/8 |
EPL14-N01 |
14 |
1/8 |
|
EPL12-02 |
12 |
1/4 |
EPL1/2-04 |
1/2 |
1/2 |
EPL1/2-N04 |
1/2 |
1/2 |
EPL14-N02 |
14 |
1/4 |
|
EPL12-03 |
12 |
3/8 |
EPL14-N03 |
14 |
3/8 |
||||||
|
EPL12-04 |
12 |
1/2 |
EPL14-N04 |
14 |
1/2 |
||||||
|
EPL14-01 |
14 |
1/8 |
EPL16-N01 |
16 |
1/8 |
||||||
|
EPL14-02 |
14 |
1/4 |
EPL16-N02 |
16 |
1/4 |
||||||
|
EPL14-03 |
14 |
3/8 |
EPL16-N03 |
16 |
3/8 |
||||||
|
EPL14-04 |
14 |
1/2 |
EPL16-N04 |
16 |
1/2 |
||||||
|
EPL16-01 |
16 |
1/8 |
|||||||||
|
EPL16-02 |
16 |
1/4 |
|||||||||
|
EPL16-03 |
16 |
3/8 |
|||||||||
|
EPL16-04 |
16 |
1/2 |
|||||||||
Đóng gói:
1. Túi PE và bao bì carton sóng đôi;
2. Kích thước thùng: 35 * 25 * 35cm;
3. Số lượng đóng gói khác nhau giữa các mẫu. Vui lòng kiểm tra với dịch vụ khách hàng của chúng tôi.
Tính năng chính
Cấu trúc hỗn hợp: ren đực bằng đồng mạ niken- + đầu đẩy cong 90 độ bằng nhựa- ở đầu để xoay đường khí theo chiều dọc.
Ren đực theo hệ mét M & NPT tiêu chuẩn, tương thích với các cổng ren hình trụ/van.
Kết hợp kết hợp hỗn hợp phong phú: ống hệ mét 4 ~ 16mm được ghép nối với nhiều kích cỡ ren ngoài.
Bảo trì & Chăm sóc hàng ngày
- Cắt ống sạch sẽ và mài nhẵn trước khi lắp vào.
- Thắt chặt sợi chỉ vừa phải; tránh thắt-quá chặt.
- Kiểm tra rò rỉ sau khi thay đổi áp suất/nhiệt độ.
- Chỉ sử dụng với-chất lỏng không ăn mòn.
- Khi tháo, ấn đều vòng nhả và kéo thẳng ống ra.
